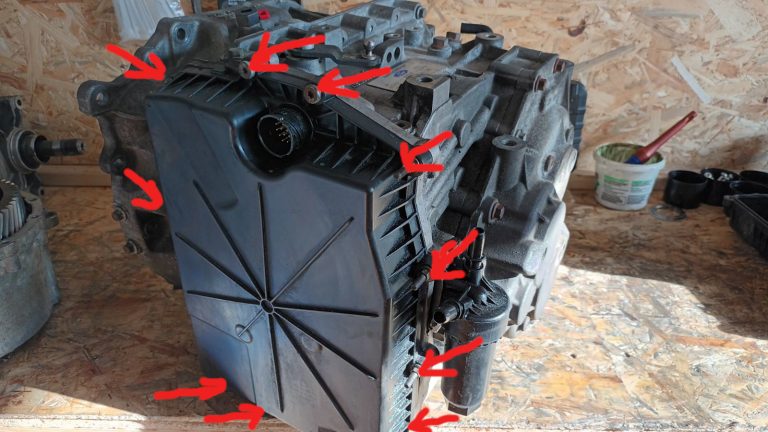

- Demontáž plastového krytu mechatroniky — treba vyskrutkovať 5 skrutiek Torx T30 (2 navrchu a 3 naspodu krytu) a 5 skrutiek M8 po bokoch krytu

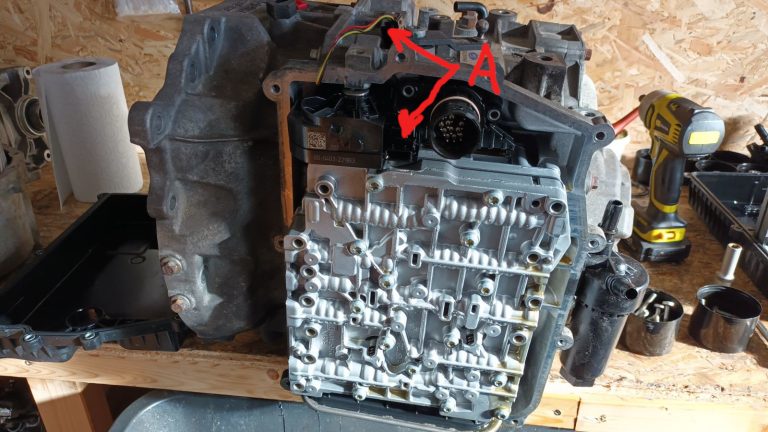

2. Odpojiť konektor snímača polohy radiacej páky (A).

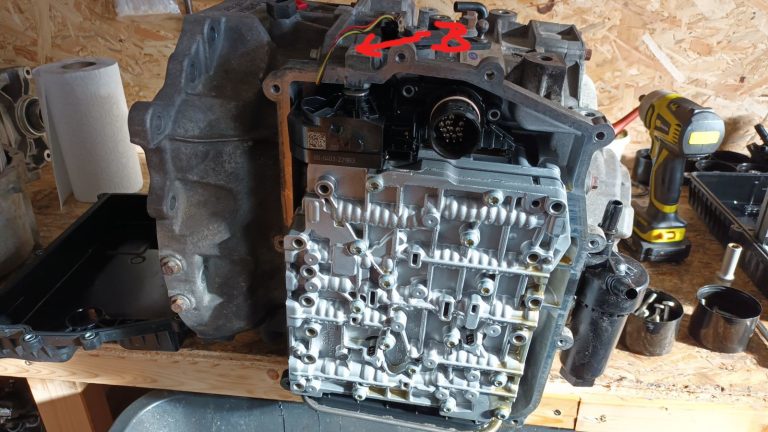

3. Povoliť a vytiahnuť šroub M10 zaistenia snímača radiacej páky – zhora cez obal prevodovky (B).

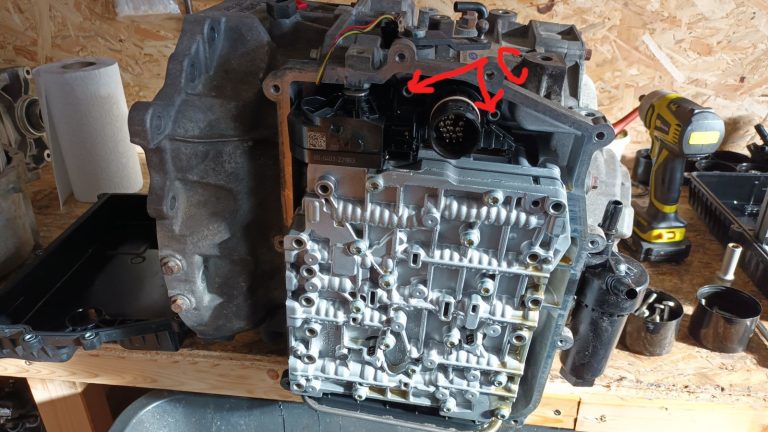

4. Povoliť a vybrať 2 šrouby Torx T25 zaistenia snímača polohy radiacej páky (C).

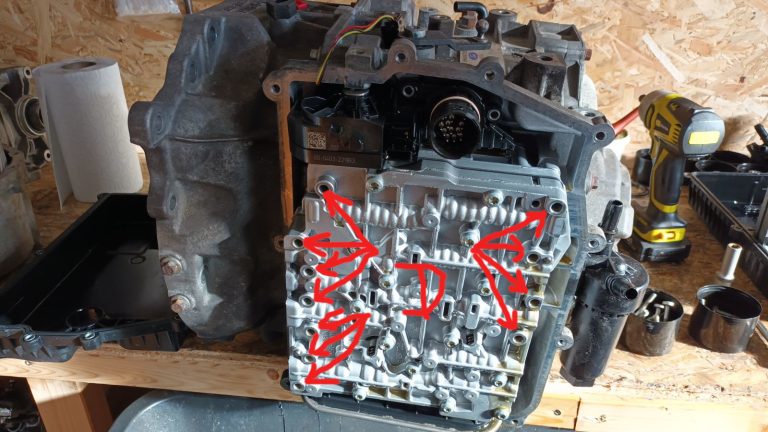

5. Vyšroubovať 11 dlhých skrutiek Torx 30 (7 vľavo a 4 v pravo – viď obrázok) (D)

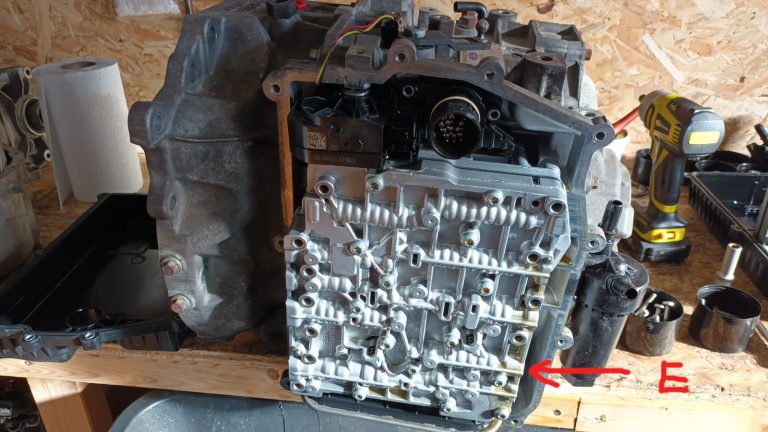

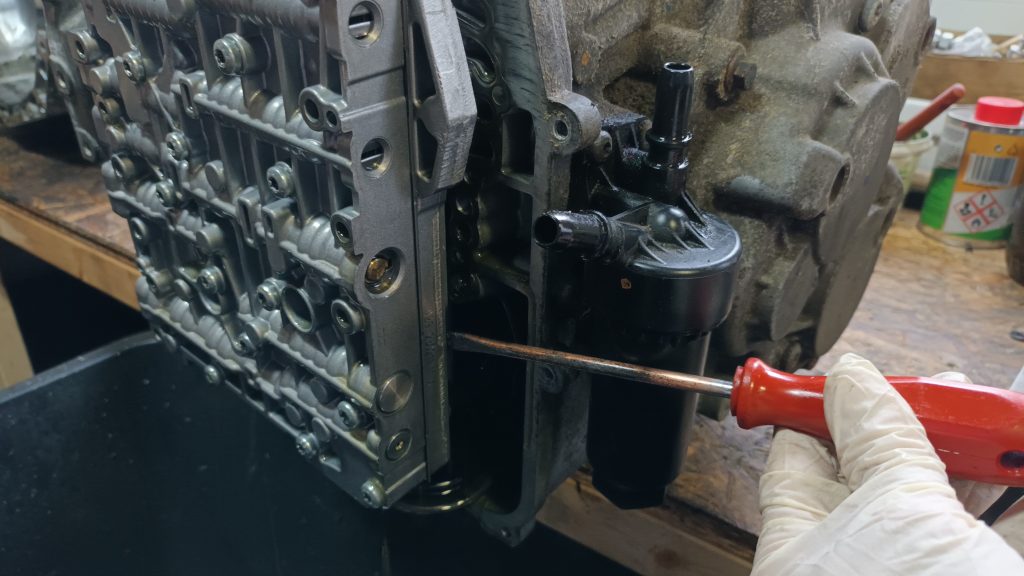

6. Zapáčiť skrutkovačom v mieste na obrázku E a odlepiť mechatroniku od prevodovky a následne ju vybrať.
POZOR !!!
Pri vyberaní mechatroniky skontrolovať bod 2 a 4 či ste dodržali + dať pozor aby sa plastová časť mechatroniky neskrižovala s obalom prevodovky – aby sa ľahko vysunula s celou mechatronikou — nech nedôjde k polámaniu plastovej časti mechatroniky pri demontáži.

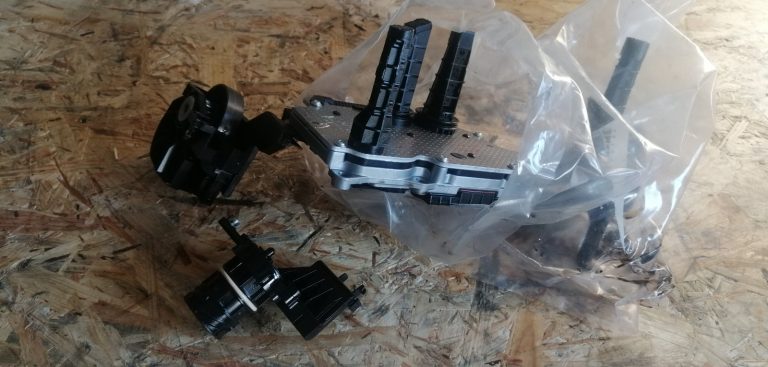

Pri poškodení snímača mechatroniky dôjde k navýšeniu opravy – bude treba nahradiť poškodený diel novou mechatronikou.
