- Demontáž plastového krytu mechatroniky — je třeba vyšroubovat 5 šroubů Torx T30 (2 nahoře a 3 vespod krytu) a 5 šroubů M8 po bocích krytu.

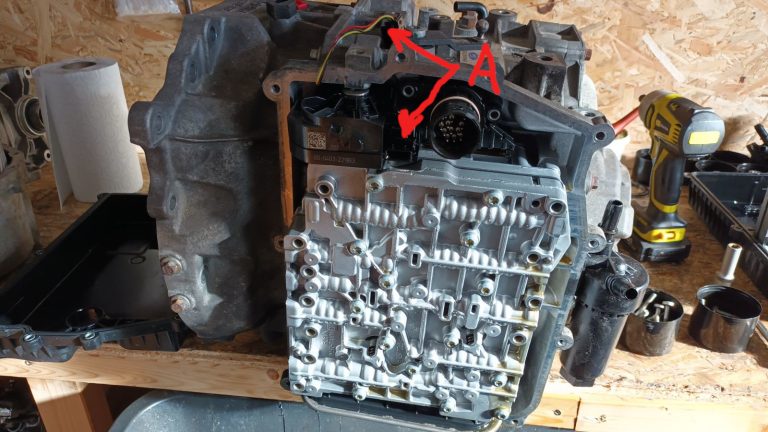

2. Odpojit konektor snímače polohy řadicí páky (A).

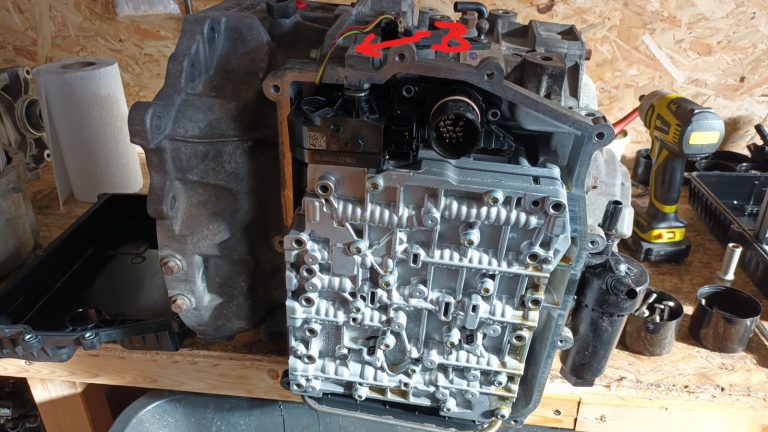

3. Povolit a vytáhnout šroub M10 zajištění snímače řadicí páky – shora přes obal převodovky (B).

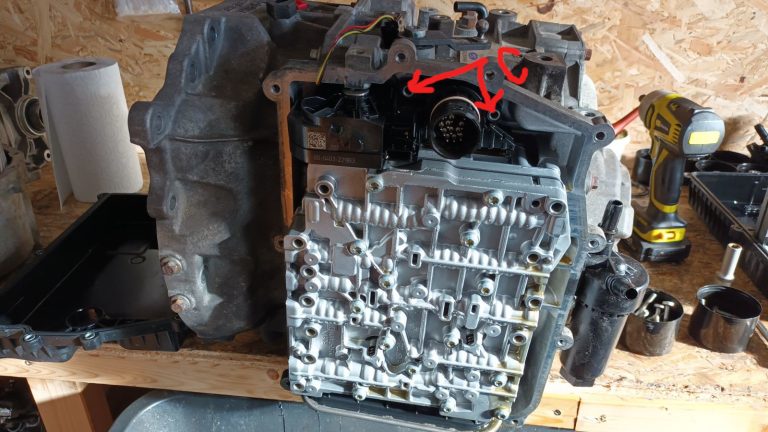

4. Povolit a vyjmout 2 šrouby Torx T25 zajištění snímače polohy řadící páky (C).

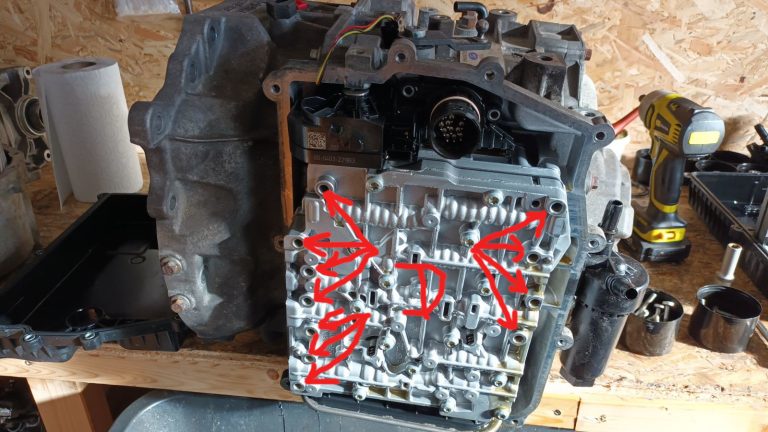

5. Vyšroubovat 11 dlouhých šroubů Torx 30 (7 vlevo a 4 v pravo – viz obrázek) (D).

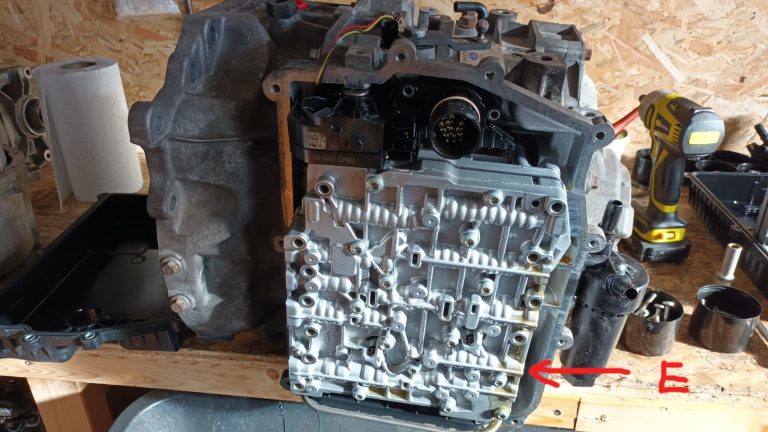

6. Zapáčit šroubovákem v místě na obrázku E a odlepit mechatroniku od převodovky a následně ji vyjmout.
POZOR !!!
Při vyjímání mechatroniky zkontrolovat bod 2 a 4 zda jste dodrželi + dát pozor aby se plastová část mechatroniky nezkřižovala s obalem převodovky – aby se snadno vysunula s celou mechatronikou – ať nedojde k polámání plastové části mechatroniky při demontáži.

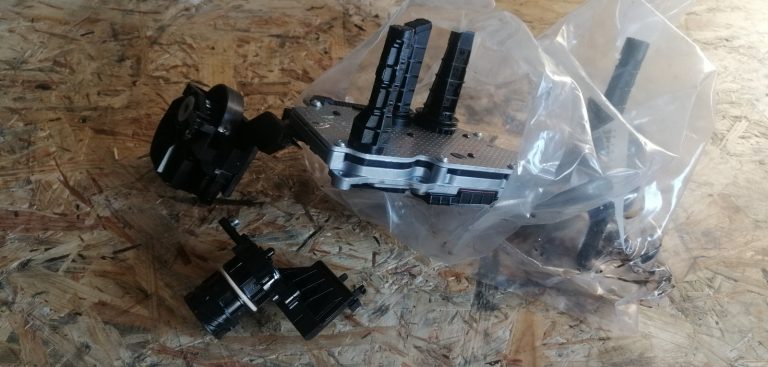

Při poškození čidla mechatroniky dojde k navýšení opravy – bude třeba nahradit poškozený díl novou mechatronikou.
