A mechatronika felszerelése előtt rögzíteni kell a sebességváltó kar helyzetérzékelő forgó kerekét:

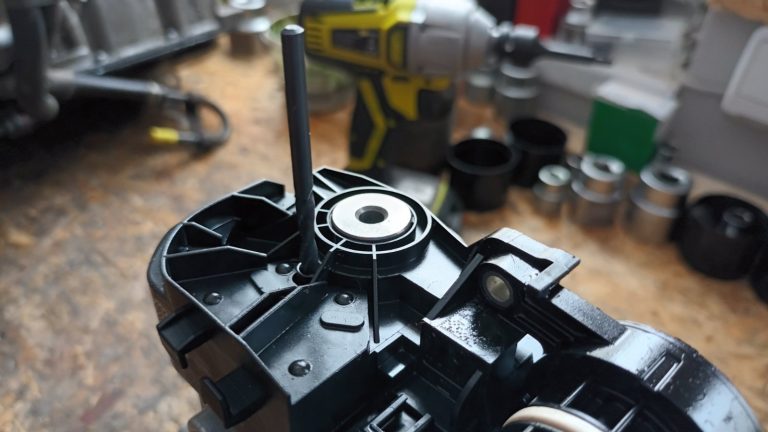

- Forgassa el a helyzetérzékelő kerekét úgy, hogy a kerék furata párhuzamos legyen a felső műanyag burkolaton lévő furattal, lásd az (A) ábrát.
2. Helyezzen egy 4 mm átmérőjű fúrót a furatba, hogy biztosítsa a kereket elmozdulás ellen.

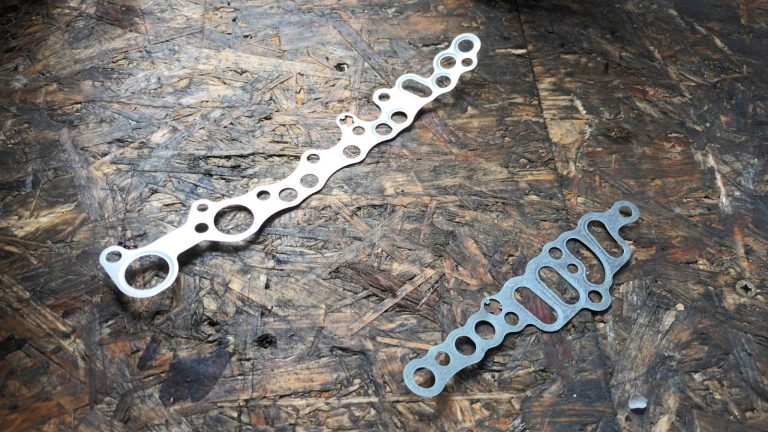

3. Helyezze be mindkét új fém tömítést a mechatronika alatti sebességváltóba

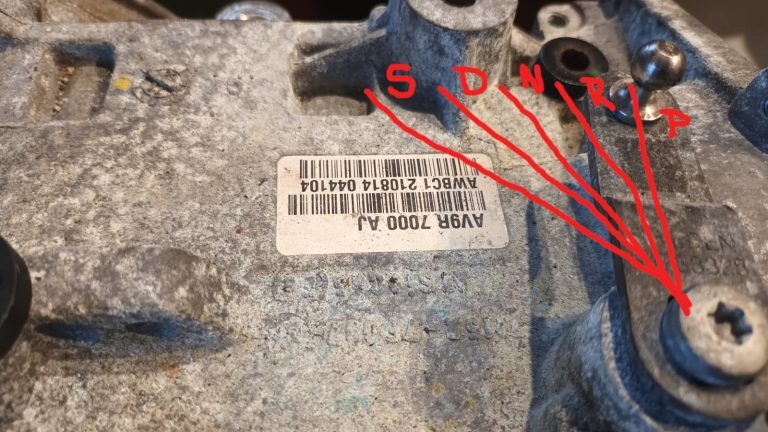

4. A sebességváltón állítsa a sebességváltót D helyzetbe (ha a sebességváltó be van szerelve az autóba, és a választókarral ellátott rúd csatlakoztatva van, csak állítsa a sebességváltó kart D helyzetbe)

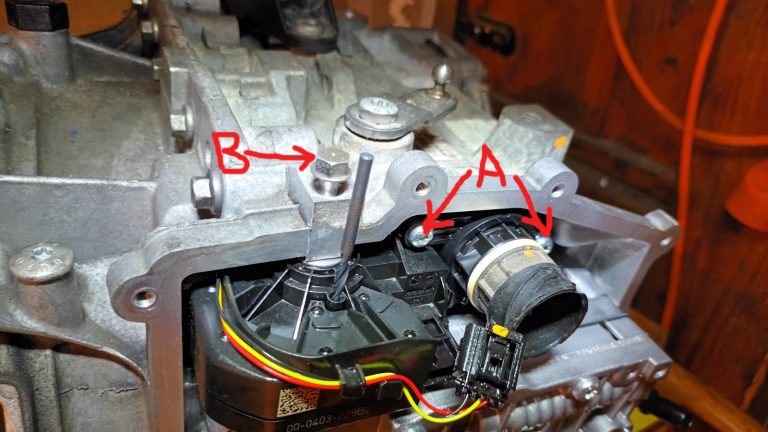

5. Helyezze be a mechatronikát a sebességváltóba, csavarjon be 2 Torx T25 csavart (A képen) és egy hosszú külső M10 csavart (B a képen)
6. Távolítsa el a rögzítőfúrót, és egy zseblámpával ellenőrizze, hogy a kerék furata elmozdult-e a műanyag furatához képest.

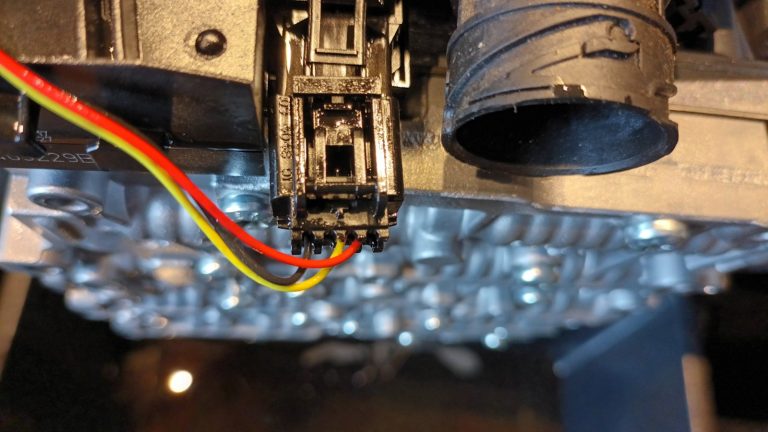

7. Dugja be ütközésig az érzékelő csatlakozóját.

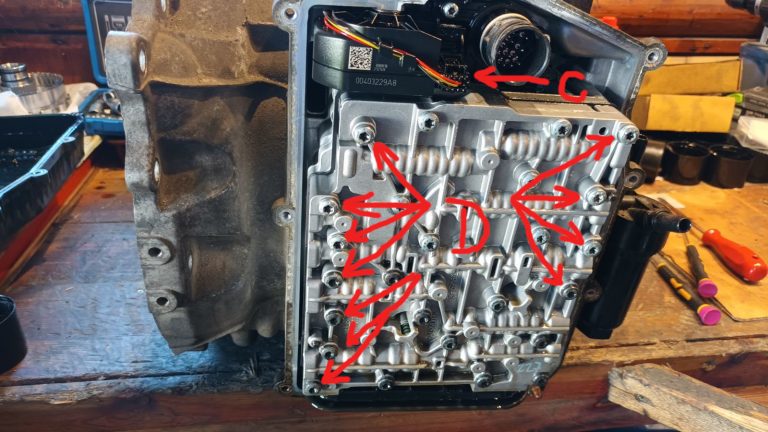

8. Csatlakoztassa a mechatronikát a sebességváltóhoz 11 hosszú csavarral (D)

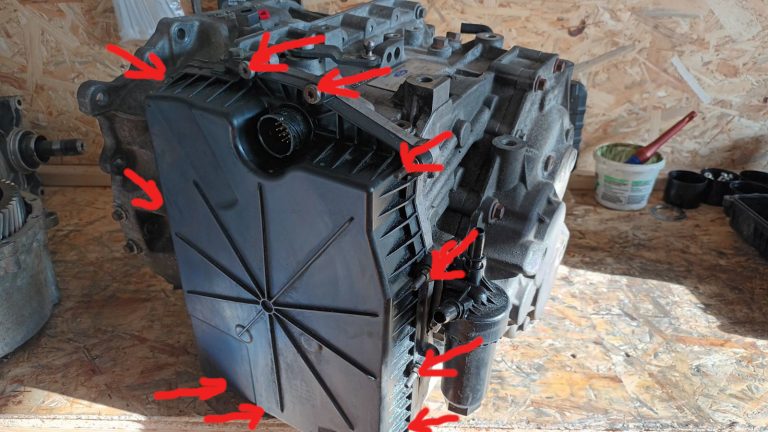

9. Szerelje fel a műanyag mechatronikai fedelet.

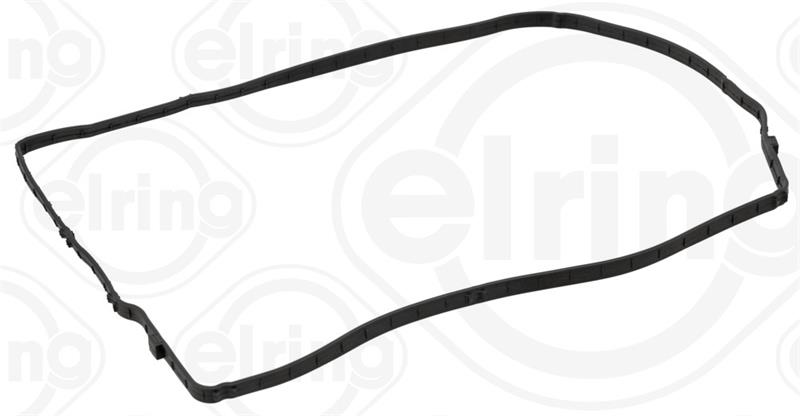

A burkolat felszerelése előtt ki kell cserélni a mechatronikai burkolat gumitömítését.
